在視頻直播流行的時代，視頻采集和環出已逐漸被用戶所熟知。例如游戲雙機直播，用戶先通過視頻采集卡采集游戲畫面信號，再環出給游戲顯示器，在實現視頻采集的同時不影響游戲操作。但在視頻環出給顯示器時，用戶經常遇到畫面分辨率、幀率或色彩與視頻源不相符的現象，這都是由于設備之間EDID不匹配導致的。美樂威采集設備支持SmartEDID功能，能夠根據采集設備和環出設備的視頻處理能力，智能地選擇向視頻源設備發送 EDID，以確保采集設備和環出設備都能正常輸出信號。本文將在Windows系統環境下，結合游戲雙機直播介紹如何使用美樂威采集設備的SmartEDID功能。

所需設備：

信號源：一臺PS4 Pro游戲機（最高支持4Kp60視頻信號輸出）。

采集設備：一塊美樂威帶HDMI環出接口的采集設備。（本文以USB Capture HDMI 4K Plus和Pro Capture HDMI 4K Plus LT為例，最高支持4Kp60視頻信號輸入）。

環出設備：一臺游戲顯示器（最高支持2Kp60視頻信號輸入）。

其他設備：一臺直播電腦（本文以臺式機為例），兩根HDMI線纜和一根USB 3.0線纜。

SmartEDID功能開啟和關閉步驟：

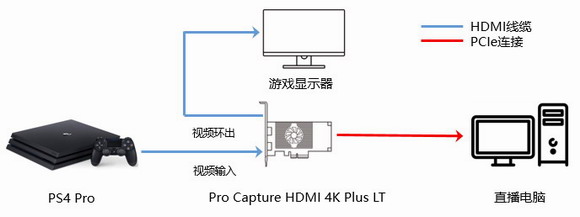

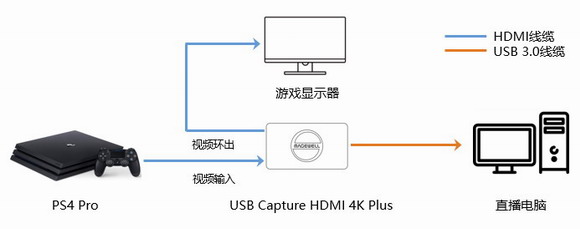

1、使用美樂威采集設備來進行游戲視音頻采集和環出。具體設備連接如下圖所示：

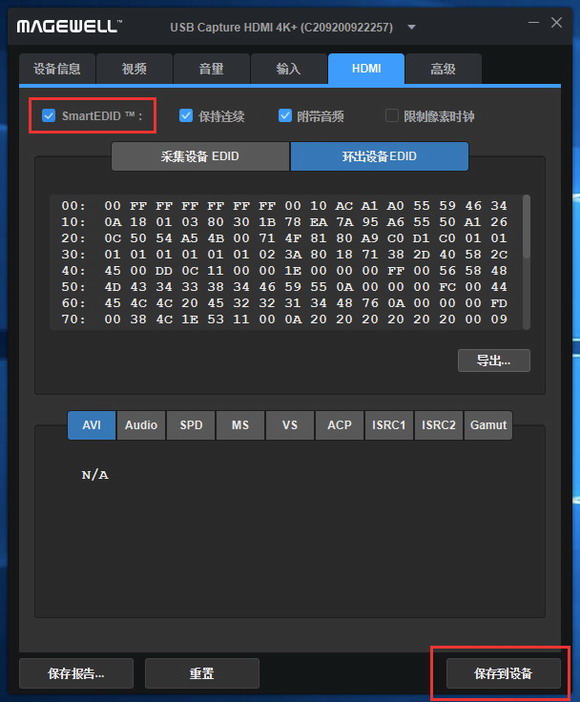

2、對于美樂威采集棒， 打開美樂威USB Capture Utility V3軟件，在“HDMI”欄中，勾選“SmartEDID”表示開啟SmartEDID，則采集棒經比較后將輸入能力較弱一方（即游戲顯示器）的EDID發送給信號源，此時PS4 Pro輸出2Kp60視頻信號，采集設備和游戲顯示器皆可正常工作，顯示2Kp60畫面。

若不勾選“SmartEDID”表示關閉SmartEDID，則采集棒直接將自己的EDID發送給信號源，此時PS4 Pro輸出4Kp60視頻信號，采集棒可采集4Kp60的視頻信號，但顯示器無法顯示畫面。

勾選完“SmartEDID”，點擊“保存到設備”。

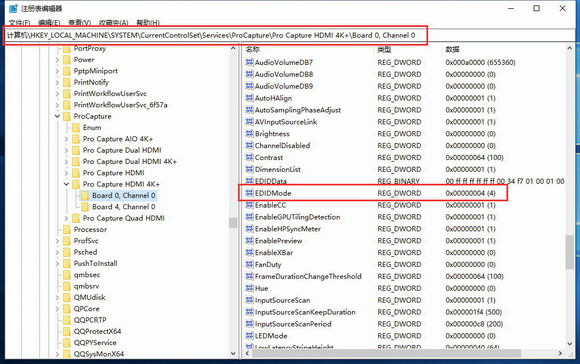

3、對于美樂威采集卡，運行“regedit”，打開注冊表編輯器。移動到“計算機\HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\ProCapture\采集卡名稱\Board X, Channel X”目錄下，其中“Board X, Channel X”為板卡序號和通道序號。

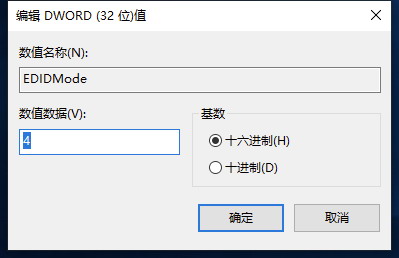

雙擊“EDIDMode”，選擇“十六進制”，在“數值數據”內填入數字1或4，1表示關閉SmartEDID，4表示開啟SmartEDID，點擊“確定”。其功能效果同上所述。

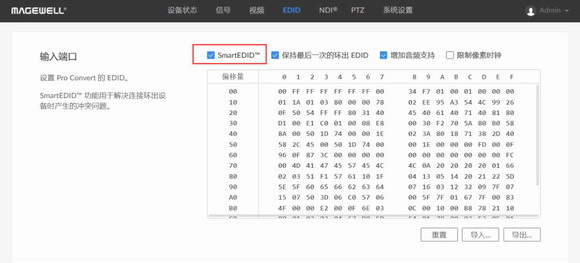

此外，美樂威Pro Convert HDMI Plus和Pro Convert HDMI 4K Plus編碼器也支持SmartEDID功能，登錄編碼器Web GUI，點擊“EDID”，在“輸入端口”欄中，勾選“SmartEDID”表示開啟SmartEDID，不勾選“SmartEDID”表示關閉SmartEDID。

如果您還想了解Linux和Mac系統環境下如何開啟和關閉SmartEDID，或其他相關問題，請聯系美樂威技術支持：support@magewell.net。
