·用戶：江蘇省交通運輸廳、泰州市人民政府等相關單位

·面臨挑戰：實現1個主會場和2個分會場之間音視頻信號的傳輸和顯示

·解決方案：美樂威Director Mini導播推流一體機，Ultra Encode AIO編碼盒，Pro Convert for NDI® to AIO解碼器及美樂威設備和網絡流管理軟件Control Hub

·產品優勢：在復雜的網絡環境中實現低延遲高質量視頻穩定傳輸

“隨時做好應急演練，為人民服務”"

PART.01

11月29日，由江蘇省交通運輸廳主辦2023年度江蘇公路交通省市聯合應急演練在泰州開展，演練以“公路交通地震應急綜合演練”為主題，設置了寒潮預警、應急指揮調度、應急物資運輸保障、多市聯動、出行服務、除雪除冰、響應終止等7個科目。演練模擬冬季寒潮暴雪天氣疊加重大地震自然災害下應急指揮調度、泰州市本級與多地市聯動公路基礎設施搶通保暢應急處置、應急物資運輸保障及服務出行等場景。

3個會場之間的音視頻實時通訊

PART.02

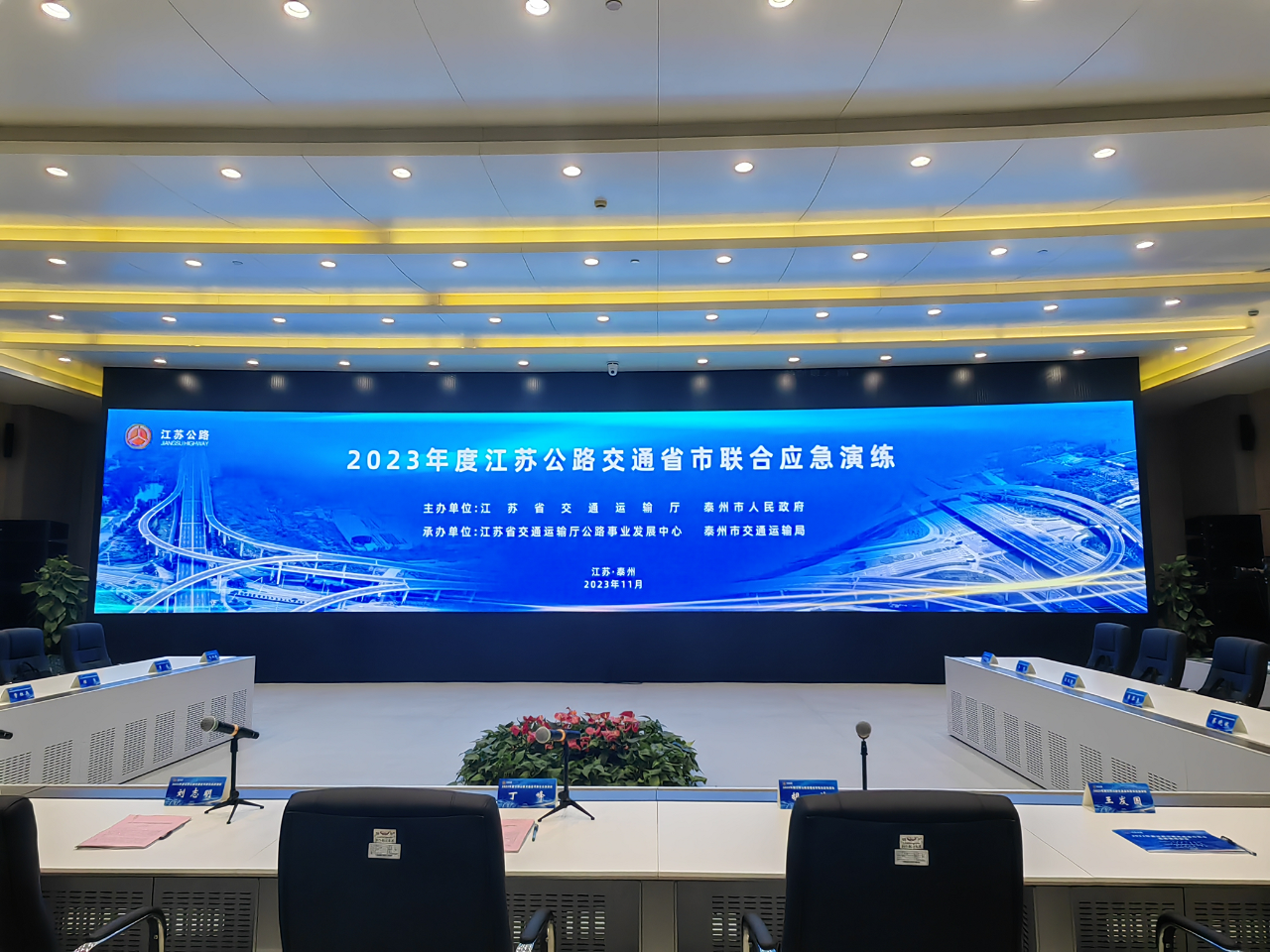

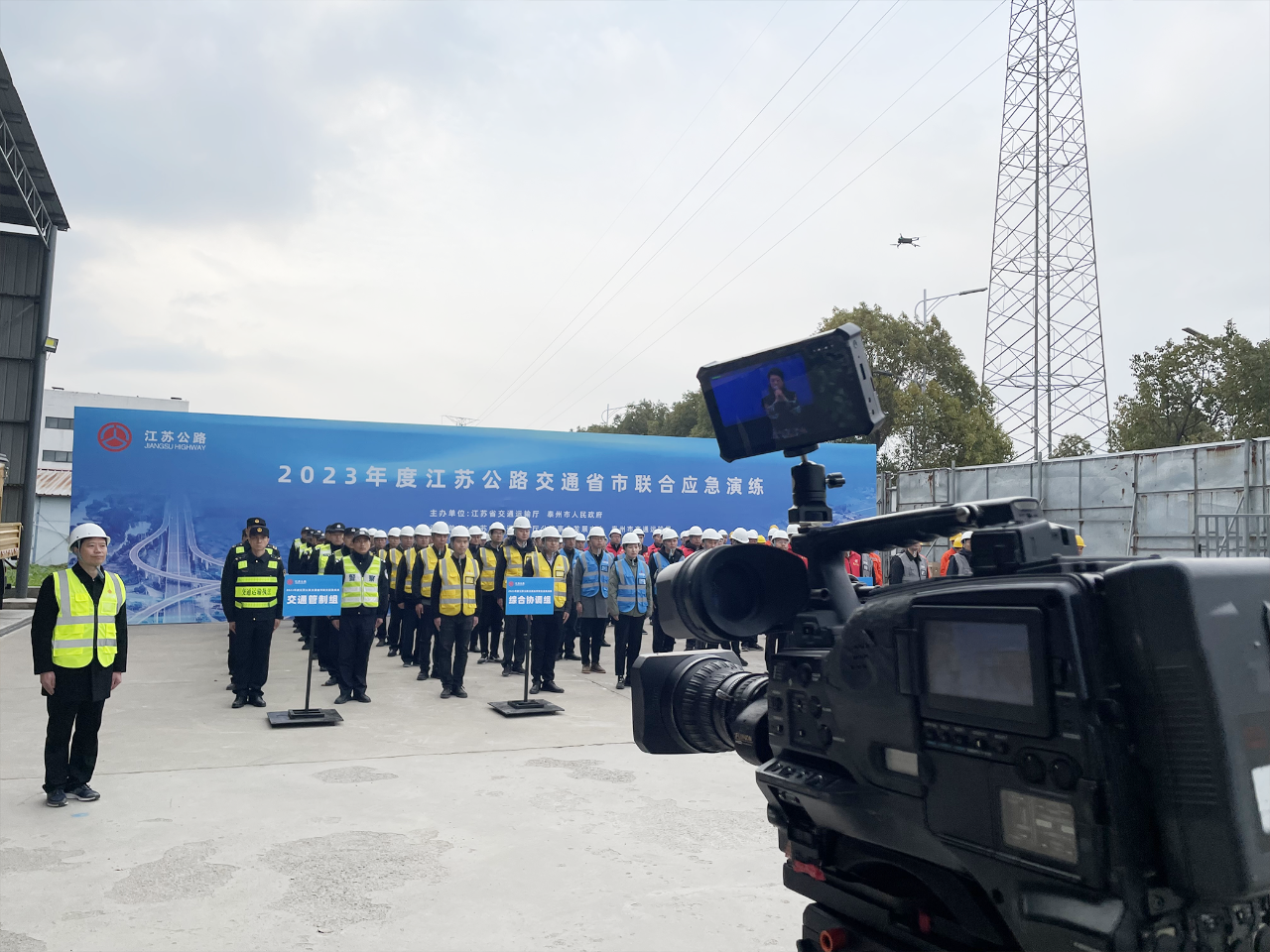

本次項目采用“集中指揮與多點實戰結合”的方式進行。活動的主會場設在泰州交通運輸局，分會場分布在泰州高港區內和火車站附近的2個演練基地。本次活動主分會場之間采用了互聯網連線的方式，充分彰顯出全省公路系統強大的組織調度能力、精良的機械裝備水平和敢作敢為的精神風貌。

本次由南京錕鵬雨項目團隊負責會場的音視頻方案搭建、實施和操作，通過互聯網將2個分會場音視頻信號傳輸到主會場，并將主會場畫面同時傳輸到2個分會場。考慮到運維人員操作和攜帶的便利性需求，美樂威技術團隊向負責人推薦使用美樂威Ultra Encode系列編碼器、Pro Convert系列解碼器和Director Mini便攜式推流監看一體機。此外錕鵬雨項目團隊還在阿里云上部署了美樂威Control Hub軟件，實現現場27臺IP設備的集中控制和主分會場之間1080i50音視頻信號的SRT流傳輸。

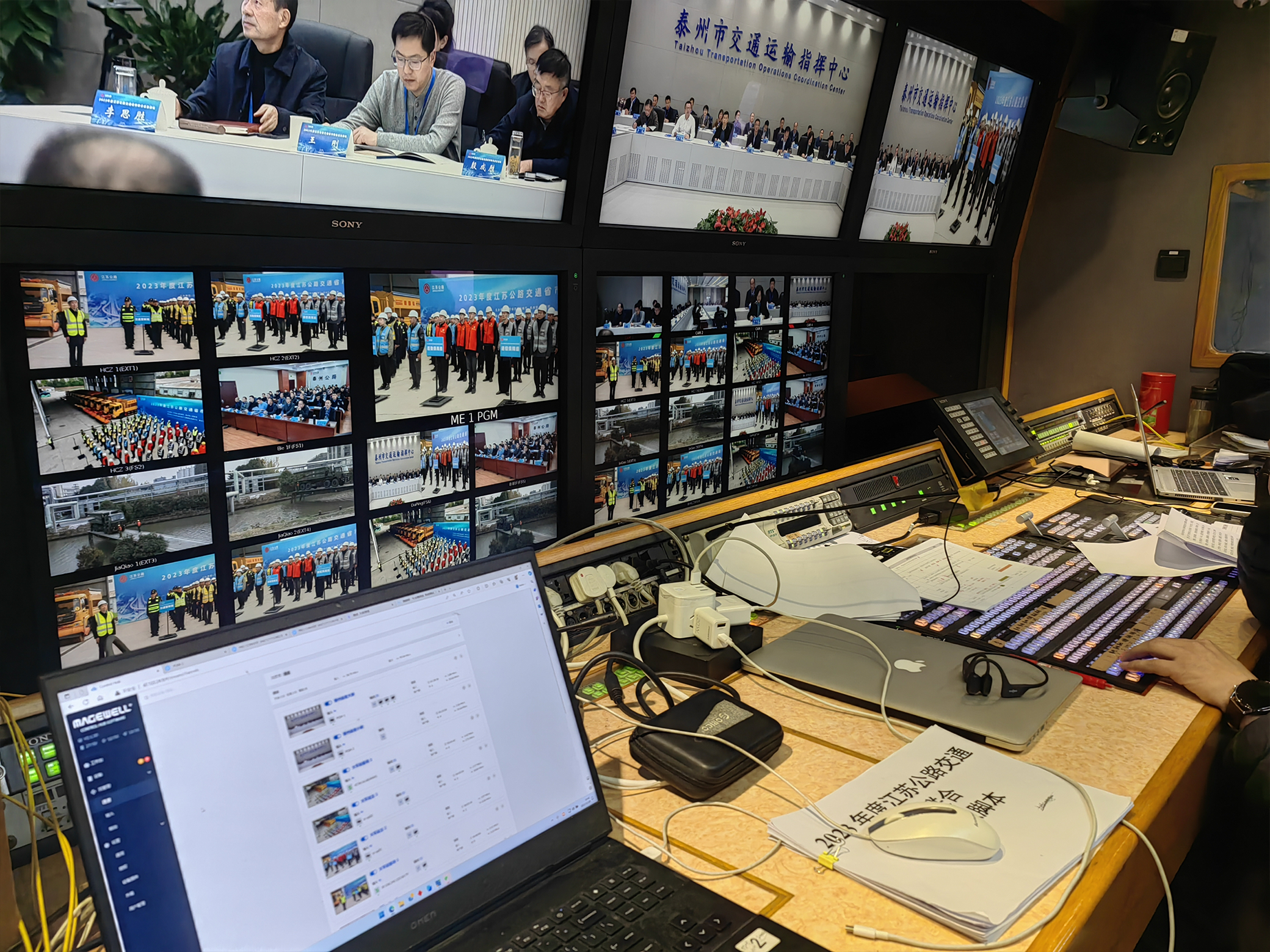

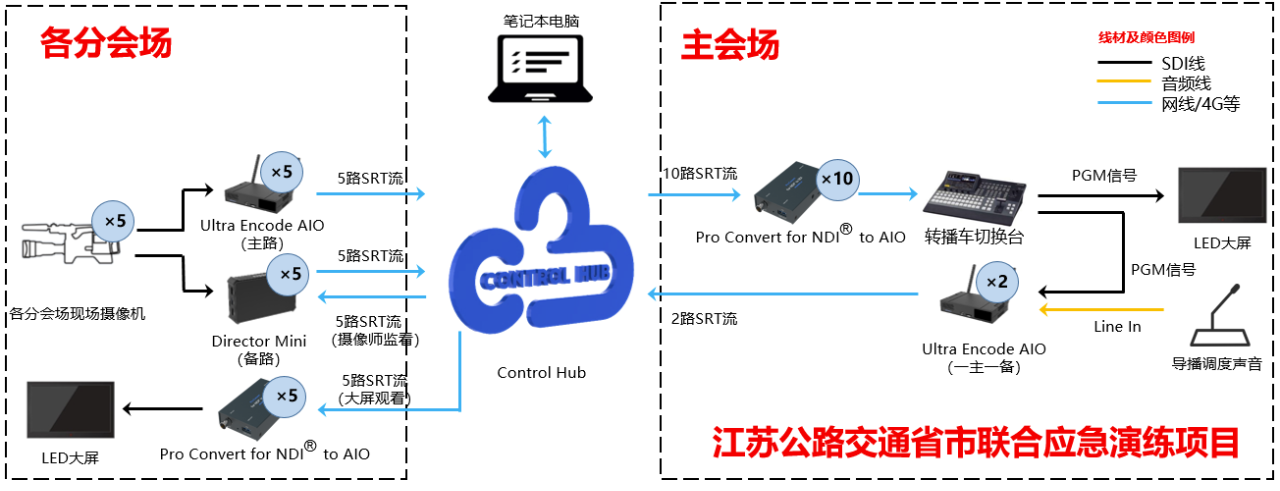

2個分會場部署了5臺美樂威Ultra Encode AIO編碼器（主路）和5臺Director Mini（備路）用于連接現場影視攝像機拍攝的畫面。這10臺美樂威設備編碼并發送5路SRT流到Control Hub，Control Hub再將這些SRT流分別轉發給主會場的10臺美樂威Pro Convert for NDI® to AIO解碼器。解碼后的SRT流輸出至轉播車切換臺，再由切換臺輸出PGM信號到LED大屏，供主會場與會代表觀看。

此外，主會場PGM信號嵌入導播老師的實時調度聲音后，通過2臺Ultra Encode AIO（一主一備）編碼盒，經由Control Hub發送10路SRT流給2個分會場內的Pro Convert解碼器和Director Mini導播推流一體機。其中，Pro Convert for NDI® to AIO解碼輸出的信號供分會場與會代表觀看，Director Mini解碼畫面供攝像師觀看，并監聽導播老師實時調度聲音。整個活動期間，主會場和各分會場都可清晰地看到對方輸出的信號，畫面流暢穩定，音畫同步，整場活動受到了省交通運輸廳等相關單位的一致好評。

基于Control Hub的美樂威SRT網絡傳輸方案

PART.03

SRT技術是由Haivision和Wowza共同創建的SRT聯盟所發起的互聯網傳輸協議，是一種開源、免費和應用靈活的規范，能夠在復雜的互聯網環境下實現多地之間安全可靠低延時的高清視頻傳輸與分發。作為SRT聯盟會員之一，美樂威推出了支持SRT協議的多款產品，包括編解碼器和實現SRT轉發的軟件。

“在多次項目中部署和使用過基于Control Hub的美樂威SRT網絡傳輸方案，我們對該方案的穩定性和易用性有著充分的信任，此次依然選用該方案傳輸多路音視頻信號”該項目技術負責人楊廣華點評表示，“特別是美樂威Ultra Encode AIO和Pro Convert系列解碼器，都可以安裝在便攜式小型和立柜機箱中，大大降低了設備管理和布線難度，是本次活動圓滿完成的重要因素之一。”

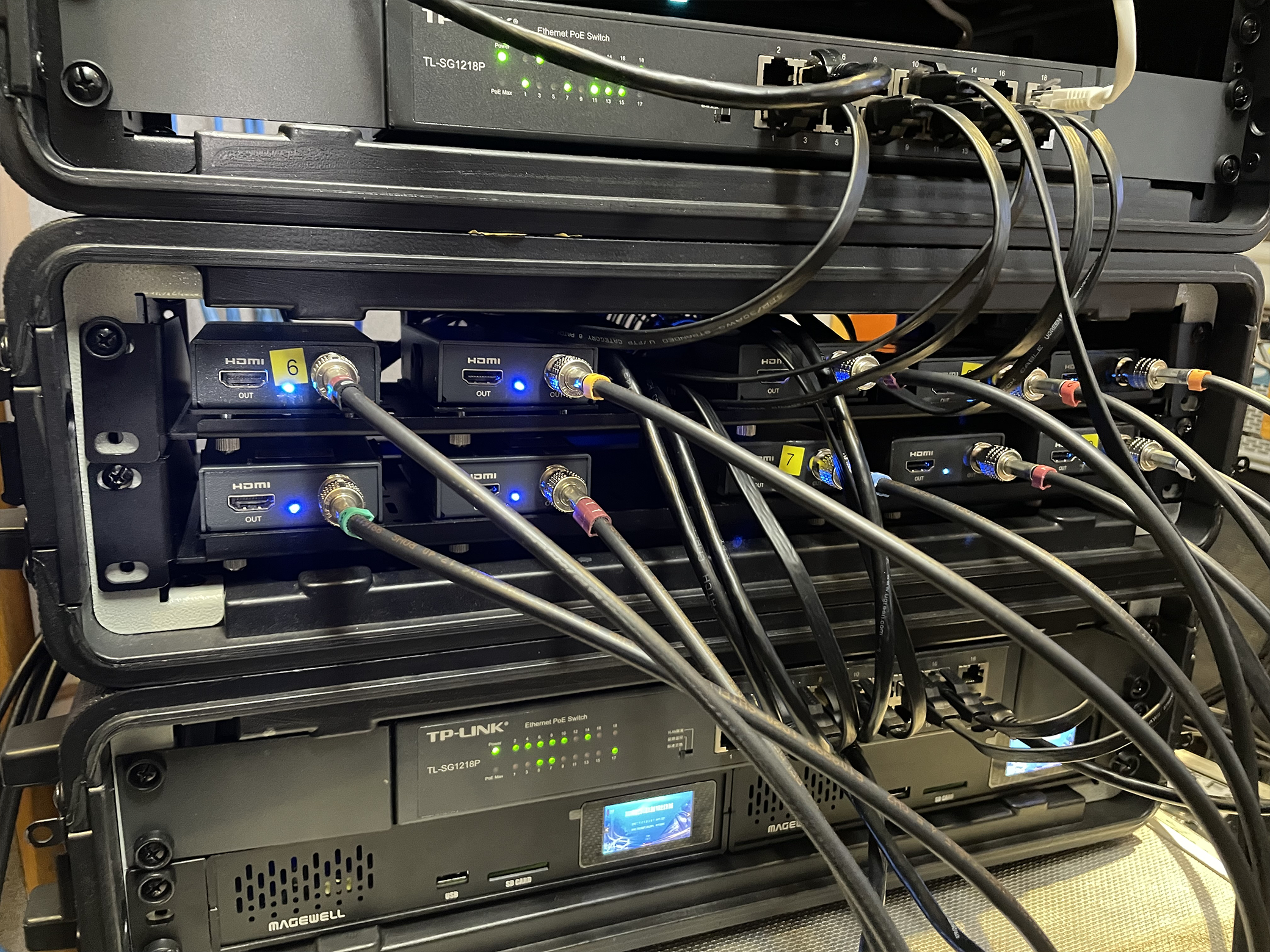

美樂威Ultra Encode AIO編碼器設備上的LCD 液晶觸控屏能夠顯示狀態和預覽圖，幫助我們快速獲取設備工作狀態。設備尺寸設計合理（高度1U），附帶的配件可以將兩臺設備安裝在機架上。并且編碼碼率高達32Mbps，確保了畫面質量。而美樂威Pro Convert for NDI® to AIO解碼器尺寸小巧，支持PoE供電，配合美樂威1U機架托盤和單元套件，項目人員可在轉播車內的機架上輕松部署多臺解碼器設備。

同時，在本項目中使用的美樂威Director Mini也身兼數職（編碼發送和解碼監看SRT信號），在不影響攝像師監看解碼畫面的同時，單獨對接入的HDMI攝像機接入信號進行編碼發送，大大減少了項目團隊的設備部署和運維成本。項目團隊早期采用對講機來實現調度，但發現對講機語音延時太高，不能及時調到導播所需的攝像機畫面；而Director Mini接收主會場PGM信號的同時，解碼導播老師調度聲音，給到攝像師監聽，實現超低延遲的實時調度。并且，該設備支持有線網絡、Wi-Fi和3G/4G網卡三種網絡連接方式，也支持兩個NP-F熱插拔電池組，可以長時間工作且不間斷供電，適用于各種網絡和供電環境。

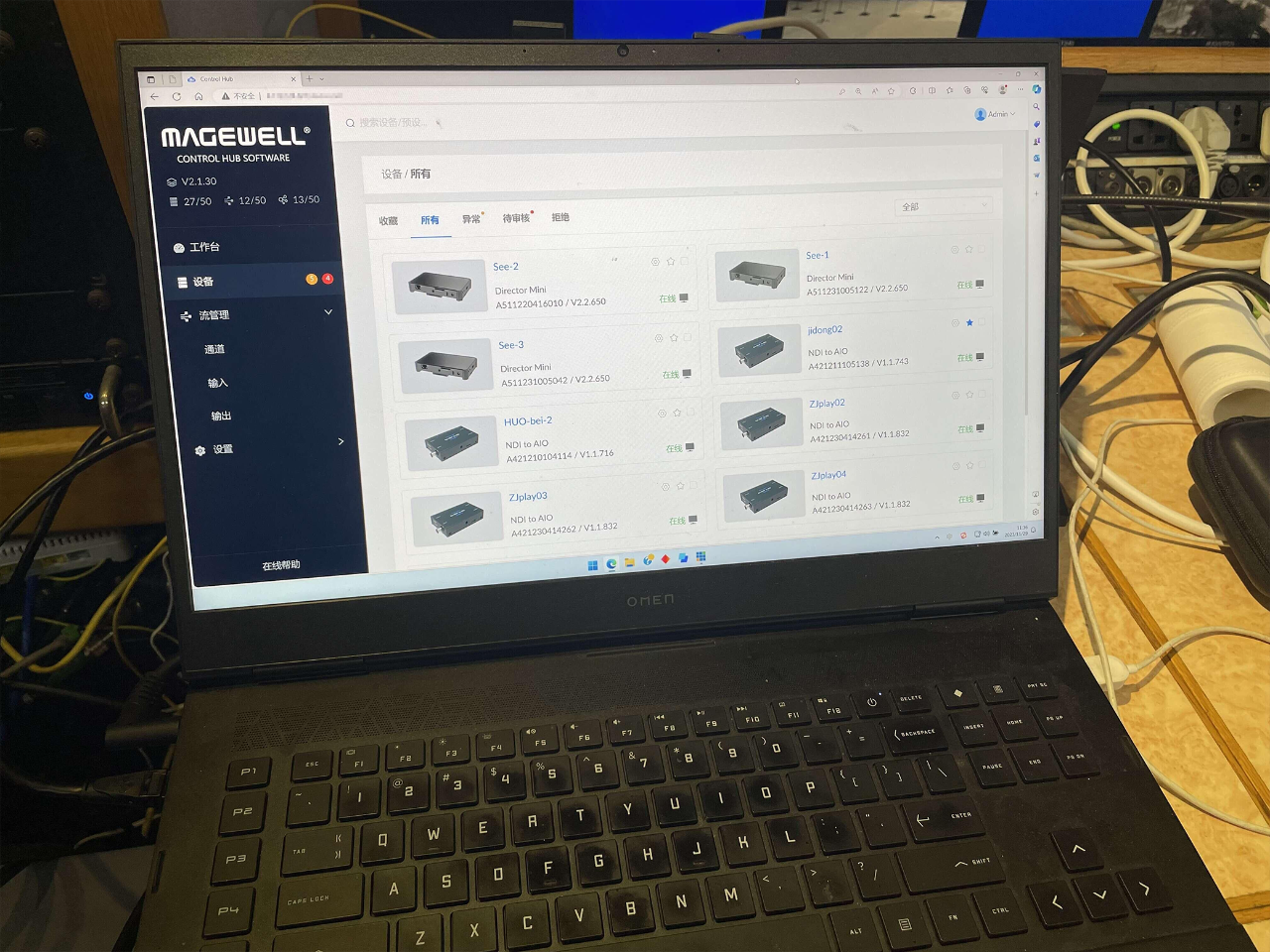

此外，主會場的項目人員將27臺美樂威IP設備注冊到Control Hub，輕松配置和管理所有分會場的多臺美樂威IP設備，包括設備信號預覽、批量管理、運行狀態監測，異常信息報警等。無需各分會場項目人員進行繁雜的設備配置等操作，減少不必要的溝通和配置錯誤。同時，Control Hub在具備固定公網IP的情況下，通過流管理功能實現了32路跨互聯網SRT傳輸，項目團隊無需花費大量成本去申請固定公網IP資源。

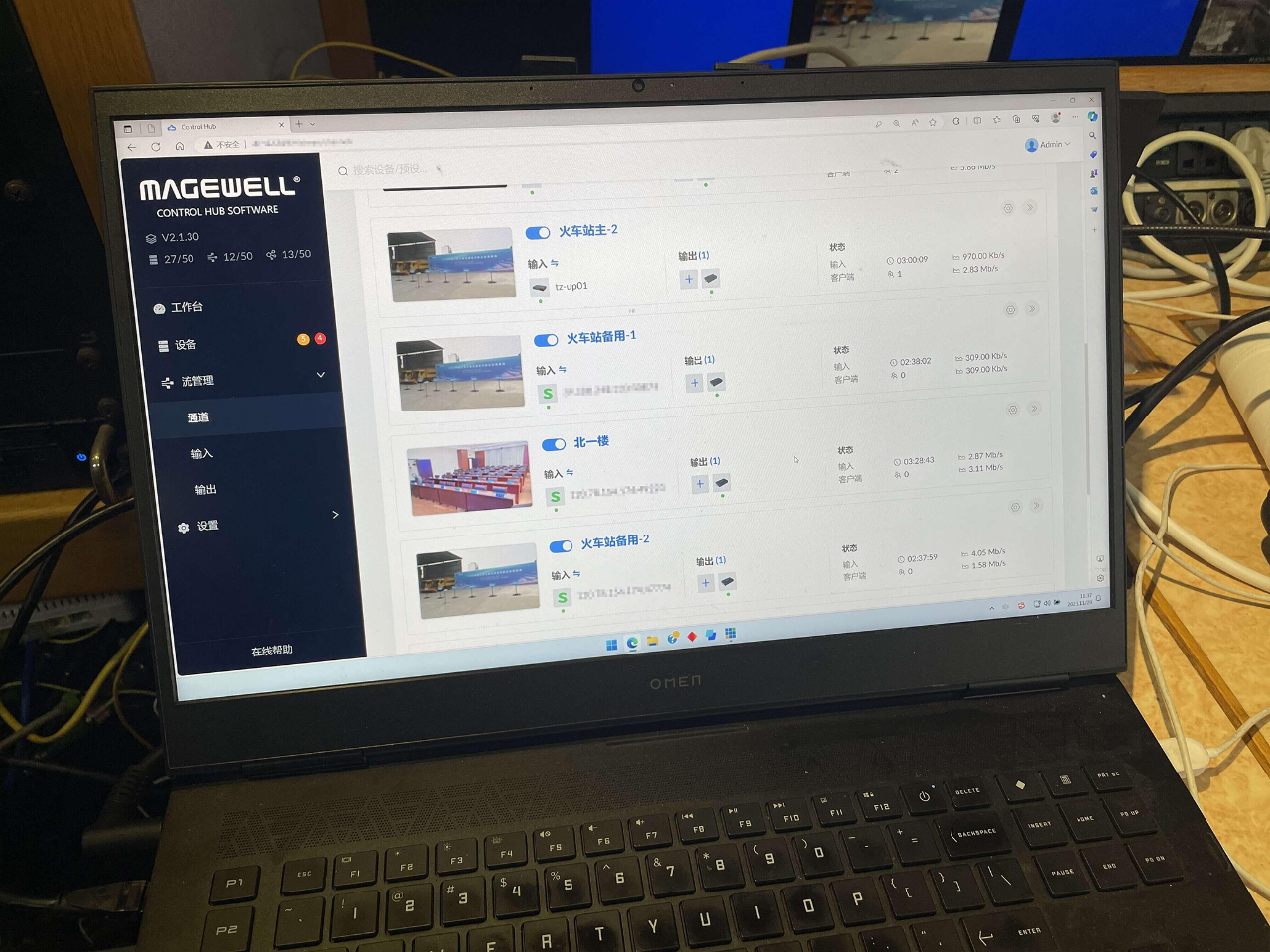

值得一提的是，在建立的流通道中添加美樂威Ultra Encode系列編碼器和Pro Convert系列解碼器作為輸入和輸出，無需輸入流地址和密鑰等繁雜操作，Control Hub會自動觸發Ultra Encode系列編碼器發送SRT或RTMP流到該通道，并且自動觸發Pro Convert系列解碼器接收該通道的SRT或RTMP流，減少了項目人員的學習成本和時間。同時，Control Hub還能實時監測各路網絡流狀態，包括運行時間、碼流大小、輸入輸出流地址等信息，大大提高了工作效率，促成了活動的圓滿成功。
