本文主要介紹以綜合性表演為主、同時需兼顧其他使用需求的中小型多功能禮堂。

揚聲器覆蓋

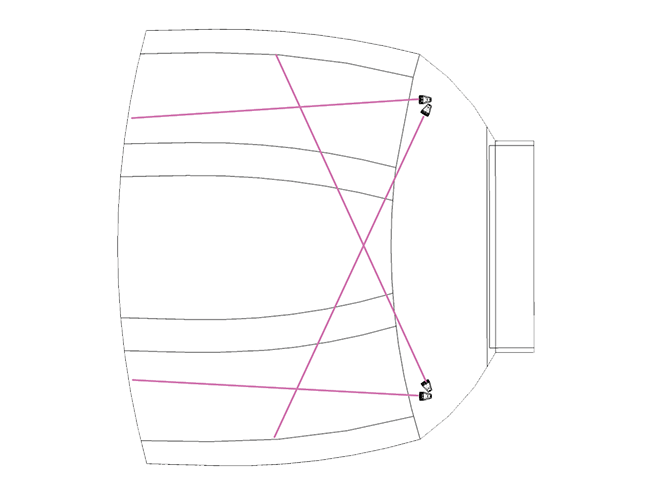

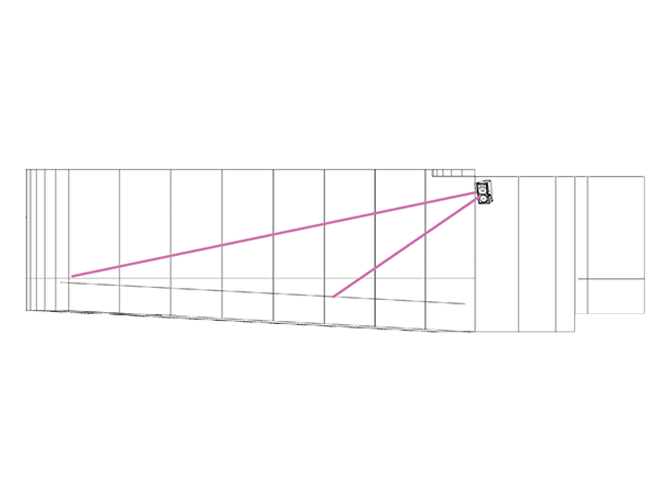

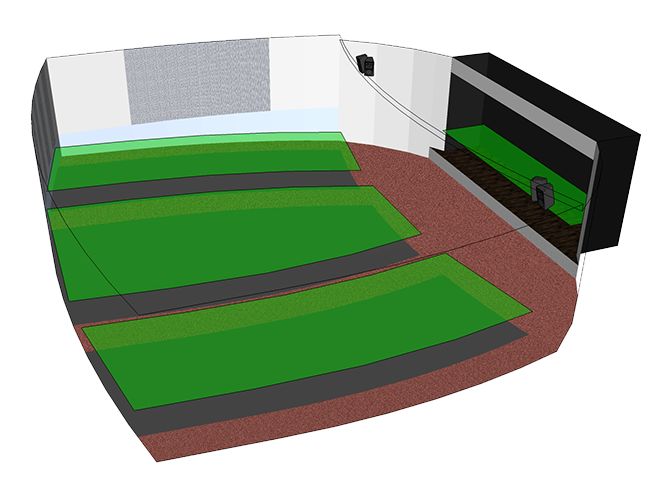

鏡像的兩組揚聲器陣列覆蓋了整個空間，提供了“立體聲”的聲場還原。每組都由兩只2分頻揚聲器組成，以實現最佳覆蓋。同時還提供出備用中置陣列的設備建議，以使中置陣列從中心懸掛位置覆蓋整個觀眾區域。

對于音樂重放來說，間距較寬的L/R布局的立體聲音頻系統能夠提供良好的聽感；而對于語言擴聲來說中置單聲道揚聲器陣列是最佳選擇。劇場演出的定位效果得益于兩種揚聲器系統布局的結像能力，然而布局系統其中一種可能會對視線會對會產生影響。

在理想條件下，真正的L/C/R音頻系統非常適合用于這種類型的應用場合。每一組揚聲器陣列都必須能夠完整覆蓋聽眾席；每一組揚聲器陣列都由調音師通過調音臺分別指派左聲道、右聲道或中置聲道信號路由。更重要的是按照座位線和舞臺寬度來配置陣列以實現連貫覆蓋。在某些情況下，單個L/R揚聲器可以提供足夠的覆蓋，但在許多情況下，兩邊都需要一對揚聲器才能提供足夠的水平覆蓋。

設備列表

以下是本設計中使用的Community設備列表：

01  L/R覆蓋設計

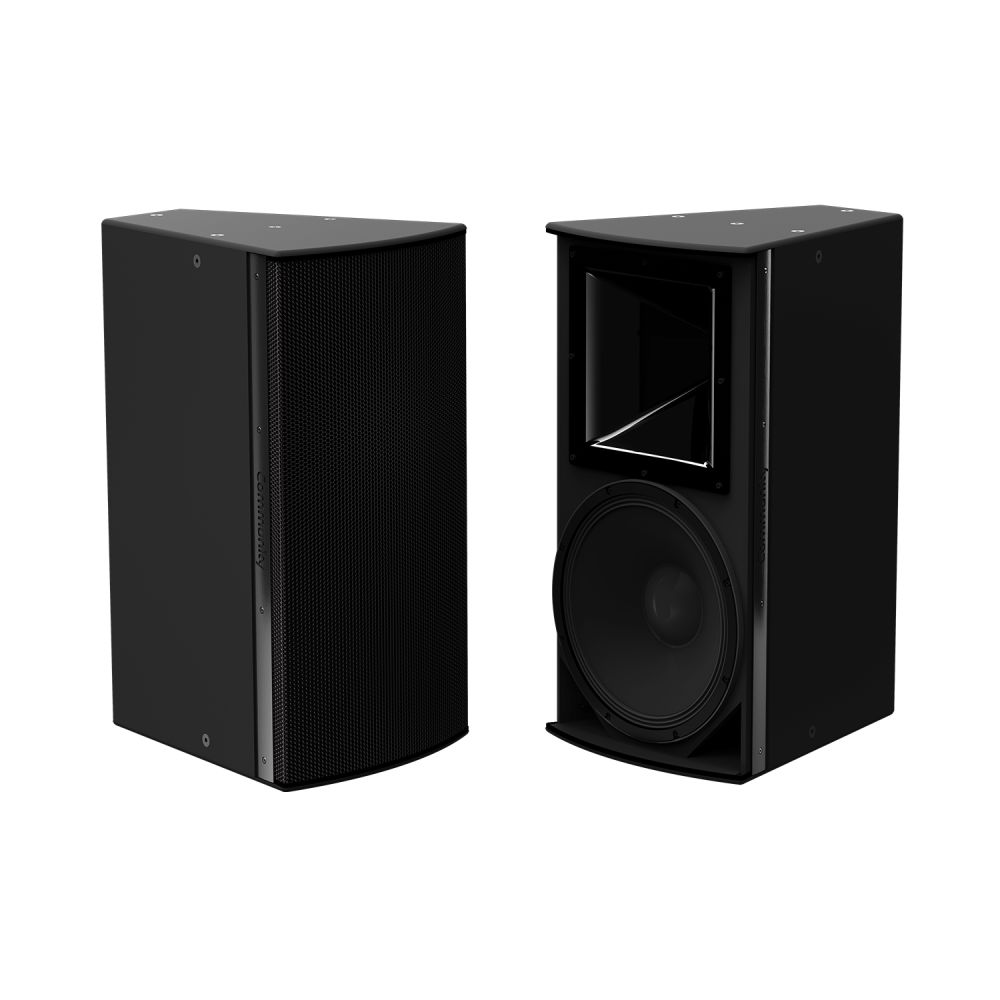

型號：Community IP8-1152 大功率15英寸2分頻固定安裝揚聲器

數量：4臺

頻率響應：30 Hz – 22.4 kHz

指向角度（垂直X水平）：/26 (120° x 60°), /64 (60° x 40°), /66 (60°x 60°), /94 (90° x 40°), /96 (90° x 60°), /99 (90° x 90°)


型號: CommunityALC-3202D帶控制功能的揚聲器功放

數量：1臺

特性：2 x 3200W+DSP+Dante

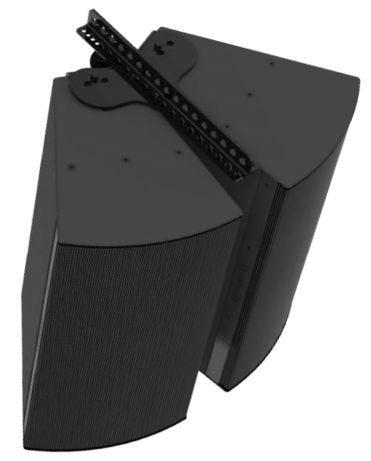

型號：Community HSB-BFR22

數量：2臺

說明：BalancePoint™ 用于兩分頻揚聲器的垂直雙箱體水平展開套件

02  中置揚聲器陣列（可選）

型號：Community IP8-1152大功率15英寸2分頻固定安裝揚聲器

數量：3臺

頻率響應：30 Hz – 22.4 kHz

指向角度（垂直X水平）：/26 (120° x 60°), /64 (60° x 40°), /66 (60°x 60°), /94 (90° x 40°), /96(90° x 60°), /99 (90° x 90°)

型號：Community ALC-3202D 帶控制功能的揚聲器功放

數量：1臺

特性：2 x 3200W+DSP+Dante

型號：Community IVY1153B/W

數量：3臺

說明：用于IP8-1153的垂直吊架（黑色/白色）

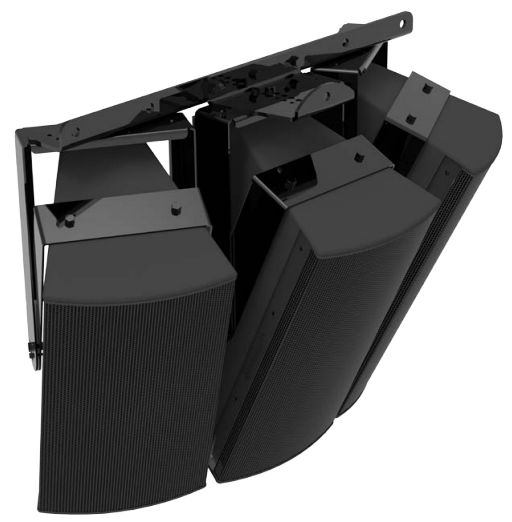

型號：Community IAF40

數量：1臺

說明：BalancePoint™ 40”等距陣列框架

03  次低頻揚聲器（可選）

在條件允許的情況下，在舞臺前沿采用分布式次低頻揚聲器布局可獲得較為均勻的覆蓋，但將它們吊裝可以節省場地空間。

建議產品：I系列（IP600/800，IS600/800）和V系列（V2-6，V2-26，V2-8，V2-28，V2-32，V2-35）

帶控制功能的揚聲器功放

Biamp旗下Community的ALC（帶控制功能的揚聲器功率放大器）系列是此應用的推薦放大器。

它提供了廠家優化的DSP處理、保護性限制和功率放大功能，以及信號路由、區域切換和遠程監控，幾乎適用于任何Community揚聲器應用。

標準以太網通信協議可實現快速系統設計、系統控制和遠程系統監控。在靜態或故障轉移/備份配置中，每個型號中包含的模擬和Dante®輸入均可按通道分配，從而支持快速輕松地集成到任何新系統或現有系統中。

Community授權的揚聲器預置包括均衡、高通濾波器和為每個型號量身定做的多級限制器，確保在每種應用中提供一致的音質和全面的揚聲器保護。此外，每個Community揚聲器預置包括揚聲器功率和阻抗信息，從而允許系統配置軟件顯示多個并行有線揚聲器的總功率和阻抗，從而進一步減少將整個揚聲器系統與適當的ALC型號和輸出通道配置相匹配所需的時間和精力。

通過ArmoníAplus®系統管理器軟件實現深度控制和監控。
