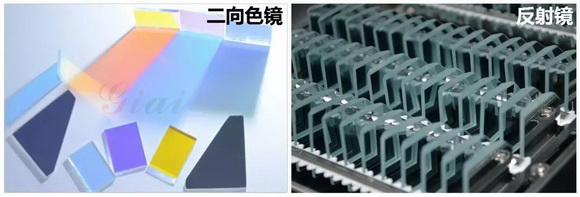

產品圖：

微投影工作原理:

投影機主要的工作原理都是由光源發出光，通過一系列的光學照明系統，將光源的光均勻的照射到顯示芯片上，而信號通過電路系統在顯示芯片上實現色階以及灰階，顯示出圖像，此后由投影前端的投影鏡頭將顯示芯片上的圖像放大投射到相應的屏幕上。在投影系統里面，光學主要分為成像光學系以及照明光學系，而其中最為關鍵的元器件則為顯示芯片以及照明組件（即光源）。

微投影濾光片組合:

高反射鏡

入射角度 20°-65°，420nm-680nm@R>99%

分色鏡片（二向色鏡）

入射角度 45度+/-13度，所用照明光源中心波長為 615nm, 530nm,461nm

a、透綠藍反紅：430nm-560nm@Tave>97%；430nm-560nm@Tmin>95%；615nm-680nm@R>98%

b、透藍反紅綠：430nm-470nm@Tave>97%；430nm-470nm@Tmin>95%；510nm-680nm@R>98%

產品材質：K9玻璃,石英玻璃等。

曲線：

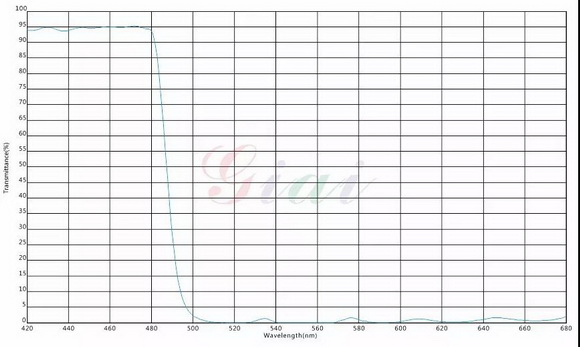

透藍反紅綠

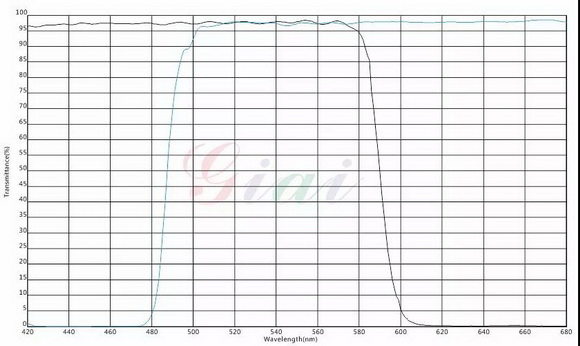

透藍綠反紅

應用領域:

手機投影儀

視頻眼鏡投影儀

迷你型投影機

微型投影儀

投影原理:

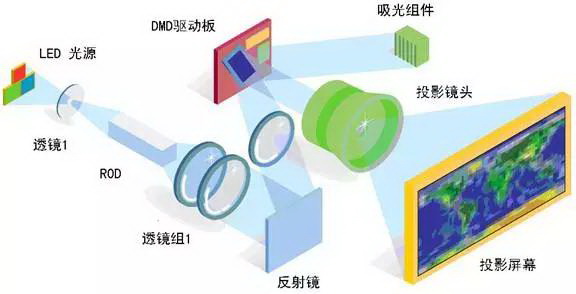

原理

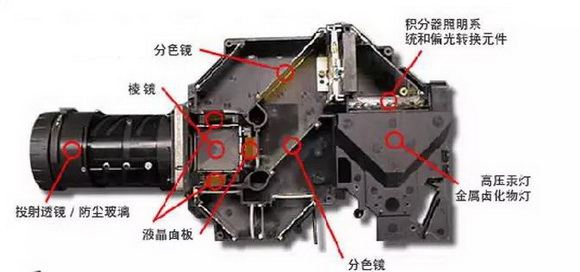

結構

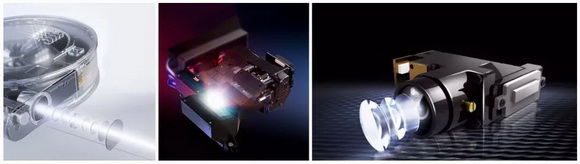

投影儀圖片:
