數字化時代的信息傳遞如此高效，一部分得益于光纖通信技術的迅猛發展。光纖這種材料最初誕生只是應用于醫療上的內窺鏡。由于當時技術有限，光在光纖中傳輸衰減非常大，所以當時的研究者并不看好光纖在通信上的應用。之后經過英籍華人高錕博士的潛心研究，并提出大膽假設，又重新燃起了研究者們對于光通信的熱情。

一、技術背景
　　數字化時代的信息傳遞如此高效，一部分得益于光纖通信技術的迅猛發展。光纖這種材料最初誕生只是應用于醫療上的內窺鏡。由于當時技術有限，光在光纖中傳輸衰減非常大，所以當時的研究者并不看好光纖在通信上的應用。之后經過英籍華人高錕博士的潛心研究，并提出大膽假設，又重新燃起了研究者們對于光通信的熱情。又經過數年的研究，激光器和低損耗光纖都有了重大突破，這才使光通信變?yōu)榱丝赡堋?BR>　　光纖最初廣泛應用于廣電行業，而同時期的安防行業還在使用同軸電纜作為主要傳輸介質。但隨著安防行業數字化、高清化的發展，傳統的傳輸介質已經不能滿足安防行業對于傳輸帶寬、傳輸速率、傳輸距離、保密性等方面的需求，光纖通信技術就被順理成章的引入了安防行業，并很快發展起來。目前光傳輸是視頻監控遠距離傳輸解決方案的核心技術。作為整個傳輸方案的核心，高性能的光端機設備也成為海康威視等安防廠家的研發重點，在整個安防監控系統中占有舉足輕重的地位。

二、光端機的分類
　　根據對輸入信號處理方式的不同，光端機可分為模擬光端機和數字光端機。
　　（一）模擬光端機
　　模擬光端機將模擬信號進行PFM調制后再進行電-光轉換，在接收端進行光-電轉換，再通過PFM解調將視頻信號還原。此方式具有較高的信噪比和較小的非線性失真，使信號輕易就能傳輸幾十公里，但是單根光纖傳輸?shù)男盘柭窋?shù)有限。
　　（二）數字光端機
　　數字光端機將輸入的模擬信號進行模數轉換，因此在光纖中傳輸?shù)氖菙?shù)字信號，數字信號直接控制光頭發射信號的強弱（即信號強用數字1表示，信號弱用數字0表示），在接收端進行一次數模轉換，恢復成原始的視音頻信號。數字信號相比于模擬信號有較低的誤碼率，能保證視頻信號無失真的還原，并且多路信號可以在一條路光纖中互不干擾的傳輸，使一路光纖的復用效率大大提高，可實現一路光纖傳輸數十路甚至上百路圖像。正如在攝像機領域數字取代模擬一樣，光端機的世界里數字光端機也必將取代模擬光端機成為主流，本文以介紹數字光端機為主。數字光端機又分為數字視頻光端機與以太網光端機即網絡光端機。
　　1.數字視頻光端機
　　數字視頻光端機可傳輸無壓縮的視頻信號，如HD-SDI信號，解決了在傳統傳輸方式下傳輸帶寬問題，使得實時傳輸無壓縮的高清視頻信號成為可能，大大提高了實時監控時的畫面質量。特定型號的數字視頻光端機在傳輸視頻信號的同時還可傳輸485控制信號、音頻信號等。根據適用場景不同，數字視頻光端機可分為點對點式光端機、節點式光端機、匯聚式光端機、粗波分復用光端機和綜合業務視頻光端機。
　　（1）點對點式光端機
　　一條光纖只能有一個發送端和一個接收端，發送端與接收端成對出現（如圖1）。因此有幾個發送端就需要幾條光纖，并且只能組成星型網絡，每個監控點利用各自的光纖線路獨立傳輸，如果輸入端數量多了容易造成光纖的浪費，不利于工程上鋪設線纜以及對于成本的控制。

圖1 點對點式光端機連接圖

圖2 節點式光端機連接圖

圖3匯聚式光端機連接圖

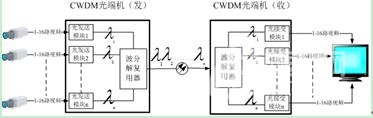

圖4粗波分復用光端機工作原理

圖5綜合業務光端機拓撲圖

2.網絡光端機
　　網絡光端機可將雙絞線中的電信號轉換為光信號實現遠距離的傳輸，也可通過光纖級聯、組環使用。多用于工廠、交通、軌道、礦山、電站等項目中的網絡建設。

三、光端機重要參數指標及產品選型
　　（一）數據類型
　　一個大型綜合項目中傳輸?shù)男盘柗浅６鄻樱谶x購光端機前首先要清楚前端輸入的信號源是什么類型，根據輸入源類型不同，如模擬信號、網絡信號、高清原始數據等，選擇不同類型的光端機進行匹配。
　　（二）光纖類型
　　光端機分單纖傳輸和雙纖傳輸。用單纖傳輸時，收發信號在一根光纖中使用不同的波長傳輸，互不干擾；用雙纖傳輸時，收和發都使用一根獨立的光纖傳輸，兩者的波長可以相同。使用單纖傳輸時由于需要在一根光線中復用兩個波長的信號，因此在每個光端機中比雙纖傳輸多一對波分復用器，而雙纖傳輸比單纖傳輸多使用了一根光纖。光纖根據傳輸模式不同可分為單模光纖和多模光纖，單模光纖傳輸距離更遠但相比多模光纖成本也更高。在設計方案前需充分考慮實際需求再選擇相應的光端機及光纖。
　　（三）波長
　　光端機發送端的發送波長需要與接收端的接收波長相匹配。例如Tx1310nm/Rx1550對Tx1550nm/Rx1310。
　　（四）傳輸速率
　　光端機傳輸端的傳輸速率需要與接收端的速率相匹配。
　　（五）傳輸距離
　　光端機根據傳輸距離的不同，在價格上會有區別，實際項目中請根據傳輸?shù)木嚯x選擇適合的光端機產品，常見的傳輸距離有10公里、20公里、40公里。

結語
　　隨著大型安防監控項目的實施以及超高清視頻監控需求的產生，光纖傳輸以其保密性好、重量輕、抗干擾能力強、距離遠、數據帶寬高等特點，必將成為視頻監控傳輸網絡建設的核心技術，在電信、電力、公安、軍隊、公路交通、鐵路、海關、大型廠礦、政府機關等項目中得到廣泛應用。
