MDX系列高清混合信號矩陣
 |
產品發展
隨著科技的進步和人民生活水平提高，高清走在前端,已基本普及。所以商務高清視頻應用廣泛，對高清視頻切換需求比較早。國際領先企業如Extron,Karema等都先后開發了各種接口的純高清矩陣。
中國視頻的應用首先是政府部門為了更好的開展工作，在90年代初開始引進商務視頻技術。走過了從起初追求看得見、到目前的看得清。根據權威調研機構表明，中國高清視頻需求目前已超越日本，將成為亞洲地區增長最強勁的市場。當然目前由于相關技術的原因，全高清視頻市場還是以商務高清為主。科技的力量是無窮的，相信在成本得到控制的時候，中國的高清視頻通信將全面開發。

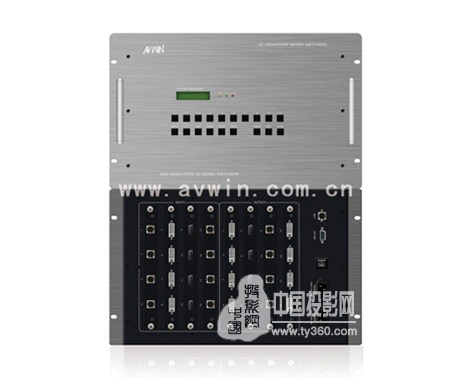

產品樣圖
產品特性
1.支持8、16、24、32、48、64路高清和模擬視頻信號混合交換。
2.可選輸入信號HDMI，DVI，HD-SDI，VGA，CVBS，YPbPr，RJ45。
3.可選輸出信號HDMI、DVI、RJ45。
4. 支持圖像最高分辨率1920×1200@60Hz，2048*1080p@24Hz,高達2.25Gbps速率.
5.前面板設有LCD液晶顯示屏，實時顯示由前面板按鍵設置的輸入輸出狀態。
6.提供多種可定制端口：RS232，網絡控制端口和前面板按鍵。
7.LED燈指示各種信號和矩陣狀態。
8.支持高清的1080P標準。HDCP兼容,確保有內容保護的媒體能正常顯示與其它HDCP兼容設備的協同使用。
9.支持AV-NET控制協議，可無縫接入AVWIN任何一款控制系統。兼容市場上其他品牌控制系統。
10.自帶數字網絡信號配對延長功能，通過使用RJ45轉換板卡能將HDMI信號延長100米。支持對最高達35米的長線輸入作自動均衡，對長距離的HDMI電纜進行補償，減少所需附加的輸入信號處理設備數量。
11.具有掉電記憶功能，帶有斷電現場保護功能。
產品參數
輸入信號：
接口類型：矩陣輸入卡 可選HDMI，DVI，SD/HD/3G-SDI，VGA，CVBS，YPbPr，RJ45等信號
輸入卡〔根據現場需要〕
信號標準：HDMI：HDMI v1.4
DVI：DVI 1.0
SD/HD/3G-SDI：SMPTE-259/274/292/296/372/424/425
VGA：800×600，1024×768，1280×768，1280×800，1280×1024，1360×768，
1400×1050， 1600×1200，1920×1080
CVBS：PAL，NTSC
YPbPr：色差分量
SD/HD/3G-SDI：1080P
RJ45：1080P
輸出信號：
接口類型：矩陣輸出卡 可選HDMI，DVI等信號輸出卡（根據現場需要）
信號標準：HDMI：HDMI v1.4
DVI：DVI 1.0
RJ45：1080P
電源：AC 220V 50/60Hz輸入 冗余雙電源設計
產品功能
高清混合矩陣是矩陣的一個分支,輸出信號全為高清信號,輸入信號可以為數模,之所以為混合是因為一臺矩陣同時可接受多種信號接口和格式.混合矩陣是一款高性能的高清視頻信號交換設備，支持多路信號輸入，多路信號輸出。該矩陣用于多個高清數字信號輸入、輸出交換，任何一路信號的輸出可以自由選擇任何一路信號源而不會干擾其它的輸出，使信號傳輸衰減降至最低，圖像和聲音信號能高保真輸出。
該矩陣帶有斷電現場保護、LCD液晶顯示、多種格式信號交換等功能，采用插卡式結構，安裝靈活方便，目前支持HDMI，DVI，HD-SDI，VGA，CVBS，YPbPr等信號輸入，HDMI和DVI信號輸出。同時具備Ethernet及 RS232通訊接口，可以方便與個人電腦、遙控系統或各種遠端控制設備配合使用。該設備為需要進行數字音視頻切換的專業工程提供了一個獨特的解決方案。
矩陣采用雙電源，互相熱備份，電源板工作電壓15V，5V為一組，共四組。當其中任何兩組電源板發生故障時，另兩組電源板在不斷電的情況下自動負擔矩陣全部功率，無需人工干預，而且四組電源板中的任何兩組都能獨立支持系統工作，面板上有指示燈顯示每臺電源板各種電壓供電狀態。工作在固定的采樣頻率上，既可以采用內同步，也可以采用外同步，系統工作精度要求很高。矩陣有手動切換方式、計算機切換控制軟件完成信號從輸入到輸出的調配，與矩陣相配套的軟件切換界面更直觀地反應了矩陣輸入，輸出情況，便于操作。
總的來說：
— 模塊化設計，插卡式結構，支持熱插拔；
— 支持輸入HDMI，DVI，HD-SDI，VGA，CVBS，YPbPr，RJ45 信號；
— 可將任意格式和分辨率的輸入信號，統一為HDMI 信號切換輸出；
— 對信號無任何壓縮，解壓處理，不影響切換效果；
— 信號增益自動調整，HDMI 信號長距離傳輸；
— 可在1s 內完成所有輸出的任意切換；
— 熱插拔插卡設計，可以根據實際需要配置輸入輸出；
— 自動節能設計，未使用的端口自檢測關閉；
— 單通過帶寬2.25G，支持1920*1080@60Hz 以下所有分辨率；
— 內置風扇散熱系統；
— 支持遠程控制功能。
系統連接圖：
關于贏溢電子
AV WIN品牌創建于歐洲。公司總部是AV WIN的技術研發和營銷中心，公司總部位于德國；亞洲區總部設在香港；中國區的總部設在中國廣州，負責AVWIN產品生產及中國地區市場推廣。并在2008年正式注冊了投資性控股公司，AVWIN廣州贏溢電子有限公司。
AV WIN 贏溢電子 是AVWIN國際集團中國分公司。是專業化智能控制類的高科技研發和生產實體。產品涵蓋：專業中央控制系統、無線觸摸屏系統、數字會議系統、矩陣信號切換系統、拼接圖形處理系統、高清傳輸系統、多媒體電教系統、智能家居系統。AV WIN品牌憑著產品在技術及質量上的優勢，經過多年努力成為國際AV行業最具影響力品牌之一。除此之外，AV WIN還與國內外多家知名廠家建立了密切合作的關系，并逐漸形成了以“方案技術支持、產品增值分銷、AV系統集成”為主體的公司營銷體系，力求精益求精，實現AV WIN與廣大用戶“雙贏共榮”的生產銷售理念。
贏溢電子有限公司是AV WIN 品牌智能會議系統、中央控制系統、矩陣切換系統、高清傳輸系統、屏幕拼接系統的研發和生產企業。
AV WIN系列產品的使用遍布全國30多個省、市、自治區，并廣泛應用于軍隊、武警、公安、郵電、交通、航天、鐵路、水利、電力、證券、防汛、石油、化工、金融、稅務、工商、醫院、影劇等機關場所，覆蓋了從小學、中學到職業學校、師范學校、高等院校等6000多個機關教學單位，取得了良好的社會效益和經濟效益。公司已與國內外多家知名廠家建立了密切合作的關系，逐漸形成了以“方案技術支持、產品增值分銷、AV系統集成”為主體的公司營銷體系。公司已在廣州、北京、上海、沈陽、成都、西安等地設有辦事處，能夠全方位的為用戶提供優質的服務。
聯系贏溢電子
地址： 廣州市蘿崗區科學城光譜西路3號普天工業園研發廠房二樓
電話： 020-82579649、82578840、32373043(10條線）
傳真： 020-82579649轉603
E-mail： avwin@163.com
