創凱電子CK4M-H3擴幅高分信號融合圖像控制器

中國投影網圖形處理器資訊　2010-1-27 9:12:17　編輯：旺牛　[ 大中小 ]

功能簡介

　　CK4M-H3系列是創凱電子針對高端仿真信號推出的一款新型高端圖像處理設備，這款產品可以支持5120×768/60Hz無縫融合效果，并支持仿真室和操作臺同步播出，同時有信號值機功能，支持不同拼接融合單位的同信源顯示。并支持多種不同分辨率的信號同時輸入環境演示，任意位置開窗，任意縮放，信號輸出無延時，無撕裂，畫面畫質高保真，有很強的沉浸感，是專業的仿真系統的圖象圖形處理器。

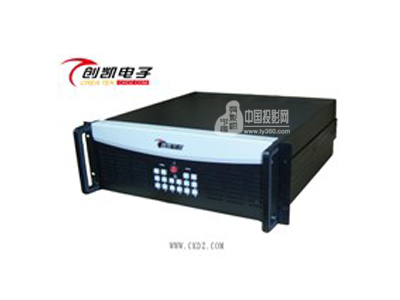

創凱電子CK4M-H3擴幅高分信號融合圖像控制器

　　CK4M-H3的卷軸式分幀擴幅技術，采用同一信號源不同幀頻同時輸出，把同一個信號按照異步同時輸出的方式，達到畫面擴幅的效果，這樣觀眾就可以看到更多的圖像內容，好像一副卷軸逐漸被拉開，從而讓普通分辨率攝錄制做的信號也可以完成5K分辨率的輸出效果。

　　CK4M-H3內置多畫面圖形拼接處理器和融合帶生成裝置，集視頻多窗口處理技術和邊緣融合技術為一體，在一臺控制器上完美實現視頻多窗顯示、邊緣融合、色差校正、多路信號源選擇、輸入信號自動調整和預存場景自由調用等功能。

　　CK4M-H3系列融合器可以支持多路不同的信號輸入，能實現多路信號的開窗口顯示、窗口任意漫游、窗口大小任意縮放、視頻與計算信號的任意疊加等功能。

　　CK4M-H3系列邊緣融合處理器具備了圖像融合所需的所有處理功能。主要包括融合帶的自動生成、融合邊帶的特性處理、相鄰投影設備的色差匹配等功能。
　
　　CK4M-H3系列邊緣融合處理器支持各種標準或用戶自定義信號的識別和處理，和板卡式處理器不同，它能自動對輸入信號進行位置的精確校準、能自動對模擬輸入信號的相位進行精確調節，能自動記住不同輸入信號的特征，保證在調整過的輸入信號再次出現時能自動套用預存的參數。

　　CK4M-H3系列邊緣融合處理器支持任意規模的輸入和輸出，可根據需要自由配置。對所有的信號自動識別并按用戶要求對各信號進行視窗大小、顯示位置、圖像比例等方面的調整和變換，最終轉換為DVI-I輸出。

　　CK4M-H3系列拼接器，采用純硬件設計，不需要操作系統支持，解決了軟件版本問題，系統漏洞，病毒入侵，系統崩潰等問題。而且永不死機，操作簡單。上電即可工作，啟動時間小于5秒鐘，穩定性高。動態圖象自然流暢、清晰艷麗,成本低。
　　
系統連接示意圖

創凱電子CK4M-H3擴幅高分信號融合圖像控制器

特點介紹

　　一，支持5K的輸入分辨率信號，寬幅仿真專用,自帶值機功能。

　　CK4M-H3擴幅高分信號融合圖像控制器，支持5120×768/60Hz的圖像輸入，是專業的視覺仿真系統的圖像處理設備，在保證專業仿真信號的輸入的前提下，可以支持任意路的信號輸出，圖像的主次位置可以任意設定，并支持任意區域的放大效果。并有值機功能，可以讓仿真室和監控室同步顯示。以方便操作室更換內容。

　　二，卷軸式分幀擴幅技術

　　CK4M-H3通過獨有的分幀擴幅技術，可以是一個普通的4：3，16：9的信號擴幅輸出，通過不同輸出的異步同時輸出，控制圖像幀頻的錯位時差，完成對于普通信號的擴幅，成為20：3的擴幅信號，無變形，無扭曲。

創凱電子CK4M-H3擴幅高分信號融合圖像控制器

　　三，全真色彩還原

　　CK4M-H3，完全支持32位輸出色彩，全數字的內部通路，減少了AD/DC的轉化過程對于圖像信號的失真損失，保證了原色原彩的圖像輸出效果，多通道輸出的色彩一致性得到了保證，減少了調整色彩的后期工作。

　　四，視窗矢量放大

　　CK4M-H3的ApplicationPro.exe專用控制軟件，采用圖形化的界面，可以通過對于視窗圖形的任意縮放，完成對于畫面內容的放大縮小的控制，并不會局限于比例，大小。多路信號可以任意選擇大小。

　　五，融合帶自動羽化，像素級微調

　　CK4M-H3采用自動融合帶羽化的技術，可以自設定融合帶寬度然后完成融合帶羽化，減少了調試圖像融合器的時間，并且可以對于融合帶的寬度進行像素級的調節。

　　六，純硬件模塊化配置

完全的純硬件模塊化配置，可以通過增加輸入輸出模塊板卡的形式來完成圖像控制器的硬件升級，軟件只需修改配置即可完成對于控制器的操作。整機的可擴展性可滿足不同的配置要求。

　　七，無縫兼容各種混合信號

　　CK4M-H2在兼容高清數字輸入信號的同時，而且可以接駁入多種VGA，AV信號輸入，可以支持硬盤錄像機，視頻監控頭，普通PC，監控信號，DVD等不同的視頻接口，同時也兼容NTCS和PAL制式

　　八，圖像畫質色彩提升

　　CK4M-H3內置的強大的圖像畫質增強的功能，對于信號源暗淡的圖像，可以通過調節色彩配置，以提升圖像的質量，并可自動保存單窗口的圖像設置，多路不同的信號可以支持不同的色彩配置。
