Gestton GS-380-多功能數字式會議系統

中國投影網會議系統資訊　2010-1-14 10:24:25　編輯：白云　[ 大中小 ]

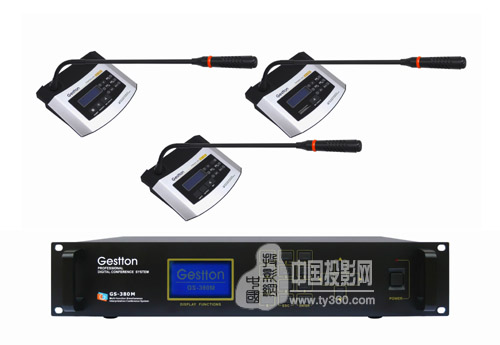

　　Gestton GS-380系統是音頻會議技術與智能數字控制技術的完美結合。

　　系統由軟件和硬件組成，采用CPU程序編輯控制，高保真的線路設計，使音質原音重現；系統帶有5健表決及5＋1語種同聲傳譯功能，具有簽到、討論、視像跟蹤等功能；系統單元自動檢測、創新發言模式設置、發言限時功能設置、系統海量視頻預置等功能的實現，成為多技術平臺下的完整解決方案產品，是賓館、酒店、政府機關、企事業單位會議租賃、多功能會議室等各類型會議工程應用環境理想的系統解決方案。

　　·GS-380M 會議系統主機 ·GS-380C 會議系統主席單元
　　·GS-380D會議系統代表單元 ·GS-380i會議系統翻譯單元

Gestton GS-380-多功能數字式會議系統

　　主機正面（GS-380M）：

Gestton GS-380-多功能數字式會議系統

　　1、顯示系統的設置，工作狀況。
　　2、鍵盤“0-9”數字輸入鍵，“↑/ ↓/ ←/ →”光標移動及攝像控制鍵，ESC返回鍵，Enter確認保存鍵。
　　3、電源開關及指示燈。

主機后面(GS-380M)：

Gestton GS-380-多功能數字式會議系統

　　1、交流電源輸入插座，連接交流220V電源。
　　2、保險絲安裝座，安裝2.5A的保險絲。
　　3、攝像機連接插座，可以連接485或RS-232通訊的攝像機；當連接485接口的攝像機時，對應的A、B和攝像機的A、B對應連接；當連接RS-232接口的攝像機時，對應的RX連接攝像機的TXD，TX連接攝像機的RXD；G接地。
　　4、RS-232插口，連接視頻切換器。
　　5、RS-232電腦連接口。
　　6、擴展口。
　　7、譯音輸出插座，連接紅外線旁聽系統。
　　8、音頻平衡輸出卡儂，用于連接調音臺等設備。
　　9、翻譯單元連接插座。
　　10、主席代表單元連接插座。
　　11、電話耦合器輸入輸出插座。
　　12、線路輸入及輸出插座，LINE IN為輸入端口， AUX OUT為輸出端口，可連接功率放大器。

　　主席單元(GS-380C):

Gestton GS-380-多功能數字式會議系統

　　1、麥克風音頭：拾取發言者的聲音輸入至系統進行放大。
　　2、麥克風發光圈：指示麥克風的工作狀況，亮時表示麥克風已打開，閃爍時表示正在設置此麥克風的攝像跟蹤點。
　　3、MIC輸入插座：連接其它的話筒拾取聲音后輸入至系統放大。
　　4、耳機插孔：連接監聽耳機。
　　5、喇叭：播放原音通道的聲音。
　　6、IC卡座：有卡簽到、會議時插入IC卡處。
　　7、單元音量及投票表決按鍵：
　　“Lang.\0”鍵為顯示屏語言選擇鍵，“CH\1”為麥克風語種通道選擇鍵，“

\2、

\3”為耳機音量調節鍵，“

\4、

\5”為話筒音量調節鍵。
　　8、打開或關閉麥克風及簽到按鍵。
　　9、優先權開關：按一下此開關可關閉所有代表麥克風。
　　10、批準開關：在主機設定為申請發言模式時，當有代表申請發言時，可按此批準開關批準代表麥克風打開。

　　代表單元(GS-380D):

Gestton GS-380-多功能數字式會議系統

　　1、麥克風音頭：拾取發言者的聲音輸入至系統進行放大。
　　2、麥克風發光圈：指示麥克風的工作狀況，亮時表示麥克風已打開，閃爍時表示正在設置此麥克風的攝像跟蹤點或處于申請狀態。
　　3、MIC輸入插座：連接其它的話筒拾取聲音后輸入至系統放大。
　　4、耳機插孔：連接監聽耳機。
　　5、喇叭：播放原音通道的聲音。
　　6、IC卡座：有卡簽到、會議時插入IC卡處。
　　7、單元音量及投票表決按鍵：
　　“Lang.\0”鍵為顯示屏語言選擇鍵，“CH\1”為麥克風語種通道選擇鍵，“

\2、

\3”為耳機音量調節鍵，“

\4、

\5”為話筒音量調節鍵。
　　8、打開或關閉麥克風及簽到按鍵。

　　翻譯單元(GS-380i):

Gestton GS-380-多功能數字式會議系統

　　1、麥克風音頭：拾取發言者的聲音輸入至系統進行放大。
　　2、麥克風發光圈：指示麥克風的工作狀況，亮時表示麥克風已打開。
　　3、MIC輸入插座：連接其它的話筒拾取聲音后輸入至系統放大。
　　4、耳機插孔：連接監聽耳機。
　　5、喇叭：播放原音通道的聲音。
　　6、IC卡座：有卡簽到、會議時插入IC卡處。
　　7、單元音量按鍵：
　　“Lang.”鍵為顯示屏語言選擇鍵，“

、

”為耳機音量調節鍵，“

、

”為話筒音量調節鍵。
　　8、打開或關閉麥克風按鍵。
　　9、譯音輸出通道切換鍵：將翻譯員的譯音通過此按鍵切換到相應通道輸出。
　　10、二次翻譯譯音通道選擇鍵：通過此鍵選擇其他譯員的譯音，然后進行二次翻譯。

　　◆ 系統主要特點：
　　1. 結合數字電路和模擬電路開發設計；
　　2. 系統主機菜單液晶顯示，更加直觀和人性化；
　　3. 系統內部采用汽車工業標準的CAN總線，使系統運行，數據傳輸更加穩定可靠；
　　4. 帶5+1路同傳功能，另加有一路音頻輔助輸入。
　　5. 內置IC卡讀卡器，具有IC卡簽到功能；
　　6. 帶有贊成、反對、棄權的表決功能；
　　7. 系統主機四路輸出，每路至少20個單元；
　　8. 支持PALCO P/D和SONY 、SAMSUNG攝像頭協議，并可定制各品牌攝像機協議；
　　9. 每單元都有一個視頻跟蹤預置點，可選擇攝像機和相應通道；
　　10. 發言模式多樣：限制模式、開放模式、申請模式、自動模式等；
　　11. 配合視頻切換器，系統可連接6個攝像頭；
　　12. 可以設置話筒不發言時自動關閉和定時發言，時間從1-999秒可任意調節；
　　13. 獨有的音頻處理電路，提高整個系統的清晰度；
　　14. 具備錄音輸出，音頻輸出還可外接音響擴音設備。
　　15. 帶有一個平衡輸出插座和6個譯音蓮花輸出插座，可連接旁聽系統；
　　16. 帶有電話藕合器連接插孔，可連接電話藕合器，實現遠程電話會議；
　　17. 主席單元可以利用優先權按鍵（Priority）和批準按鍵（Permit）來控制發言順序，控制會議氣氛。

　　◆ 系統技術參數

Gestton GS-380-多功能數字式會議系統
